产品功能特点：
■在线双转换设计。
■DSP 技术保证高可靠性。
■电气隔离变压器设计。
■设计能承受各种载荷的控制。
■智能电池管理以延长电池寿命。
■独立通风加强在恶劣的环境下的耐用性。
■可调节电池数量。
■接受双主输入。
■并机运行，最多有4个单元(选项)。
■可供选择的多种通信方式。
■反向相位频率操作，支持非中性输入。

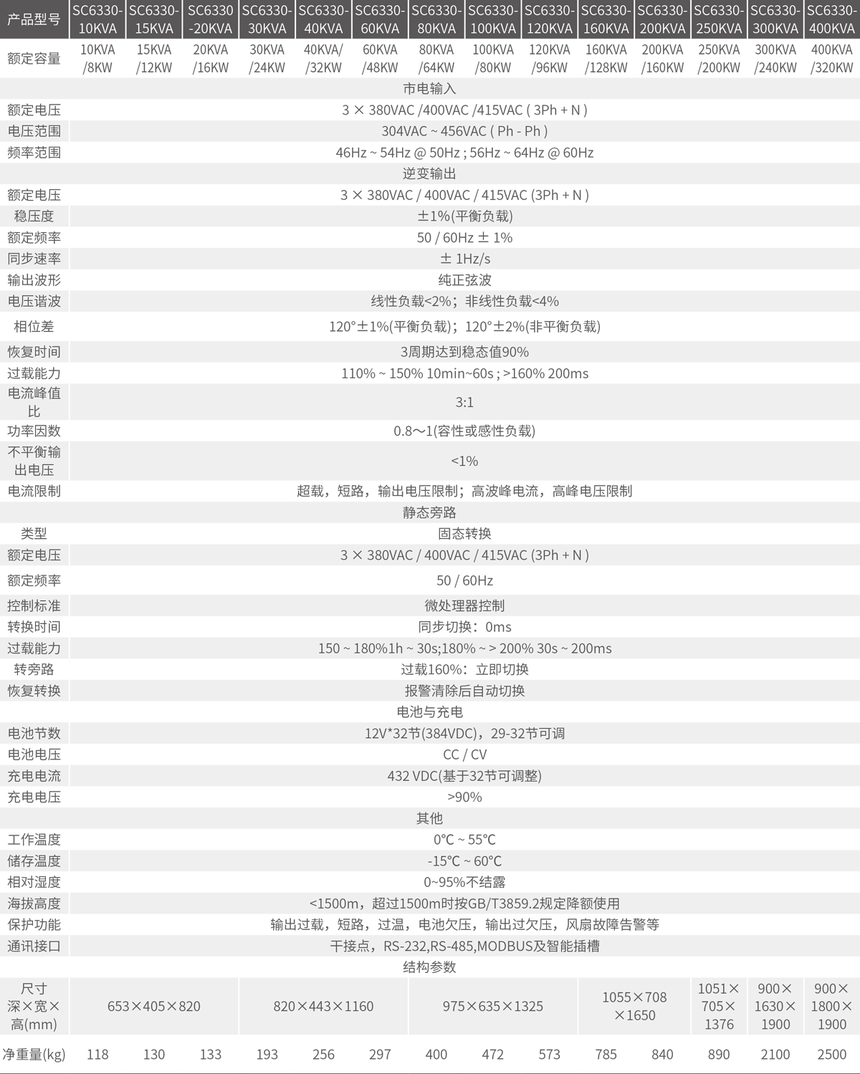

主要技术参数：
产品规格有所变更时，恕不另行通知，敬请谅解。
设备、灯具安装：
1 控制器安装在消防控制中心，系统主机主电取自消防电源 AC220V/50HZ, 控制器能与火灾报警主机进行通信。
2 应急照明集中电源 / 分配电箱可安装在消防控制中心或楼层配电间 / 电井；取自消防电源 AC220V/50HZ。
3 在轻质墙上采用壁挂方式安装时，应采取加固措施。
4 落地安装时，其底边宜高出地 ( 楼 ) 面 100mm ～ 200mm，集中电源应安装槽钢底座。
5 设备应有保护接地，接地有明显标志以便于日常维护，防止发生触电危险。
6 地面标志灯应安装在疏散走道、通道的中心位置。
7 地面标志灯表面应与地面平行，高于地面距离不应大于 3mm，标志灯边缘与地面垂直距离高度不应大于 1mm。
线路敷设及线缆选型：
系统的施工及布线，应符合 GB51309《应急照明和疏散指示系统技术标准》和 GB50166《火灾自动报警系统施工与验收规范》的要求。 施工质量应满足《建筑电气工程施工质量验收规范》要求。
1 系统应单独布线，除设计要求以外，不同回路、不同电压等级、交流与直流的线路，不应布在同一管内或槽盒的同一槽孔内。
2 回路导线对地的绝缘电阻值不应小于 20MΩ，线缆敷设结束后，用 500V 兆欧表测量每个回路导线对地绝缘电阻。
3 线缆在管内或槽盒内 , 不应有接头或扭结；导线应在接线盒内采用焊接、压接、接线端子可靠连接。
4 系统导线敷设结束后 , 应用 500V 兆欧表测量每个回路导线对地的绝缘电阻 , 且绝缘电阻值不应小于 20MΩ。
5 通信干线：应急照明控制器至应急照明集中电源 / 应急照明配电箱的通信干线，采用耐火型双绞线或光纤，走强电井 ( 强，电桥架时 )，必须穿金属管保护；如走弱电井 ( 弱电桥架 ) 采用耐火型屏蔽双绞线；通信干线的双绞线线径应≥ 1.5mm²，控制器至集中电源/配电箱之间的通信干线宜采用串联并接方式。
6 A型应急照明集中电源 / 应急照明配电箱不应超过 8 路。配电及通信线路应选择耐火线缆 , 应急标志灯和照明灯可混穿也可分开走线 ,
系统单一回路的负载额定电流不宜超过 4A( 考虑安全电压线路损耗 , 导致线路末端压降过大，灯具无法正常工作 )。
7 B型应急照明集中电源 / 应急照明配电箱的输出回路：照明灯回路中的电源线与通信线应分管数设。
8 地面标志灯具回路 : 电源及通信线采用耐腐蚀橡胶电缆并穿金属管敷设。二线制系统，电源通信线采用一条 2*2.5/4mm²的耐腐蚀橡胶电缆。
9 嵌墙式、地埋式标志灯采用厂家专用预埋盒，并按施工规范 , 在预埋盒内接线。
10 地面标志灯采用厂家专用预埋盒，灯具接线头处必须采用 (焊) 锡工艺,用厂家配套专用防水接线盒进行连接，再对接线盒进行密封胶密封,以保证接线头与外界隔离。
11 集中电源 / 配电箱至灯具之间的回路接线宜采用串联并接布线方式 , 每只灯具宜设一次分支(基于线缆接头工艺难度及回路压接工艺压降考虑)。
系统调试：
1 系统调试前，施工方应完成设备及灯具的安装工作，并保证本系统施工质量满足《建筑电气工程施工质量验收规范要求》。
2 监控设备的安装及灯具的布线、安装及编码抄码工作由安装方负责，电池就位由安装方负责。厂家负责系统的安装指导及单机调试、联动调试工作。
3 系统调试工作前 , 施工方需对每一回路的电源线和通信线检查并测量其状态 , 确认所选用线缆选型及敷设方式均符合设计要求。对系统线路出现错线、开路、短路、虚焊、短路绝缘电阻小于 20MΩ 等问题，应采取相应处理措施，并保证没有短路、断路和接地情况。对于不符合设计及标准要求的线型线径和布线问题 , 施工方应进行整改，以满足系统调试的基础条件。
4 以上工作完成，当工程电力输送至应急照明集中电源 , 我司专业售后人员进入调试工作阶段。
5 我司调试工程师将进行灯具回路区域测试，检查每一回路的通电、通信情况，进行单机调试，随后进行系统整体调试，在取得与FAS 主机联动信号后，进行系统整体联动调试。
6 与 FAS 火灾系统的联动调试。采购方负责 FAS 火灾报警厂家与应急照明厂家的联动协调工作，确认联动方式 ( 为干接点联动、有源信号 / 协议联动 )、通信接口等信息。如协议联动，需由 FAS 厂家免费提供通信协议及相关转接板卡，在收到协议后的 5〜 10 个工作日完成系统的联动测试工作。
